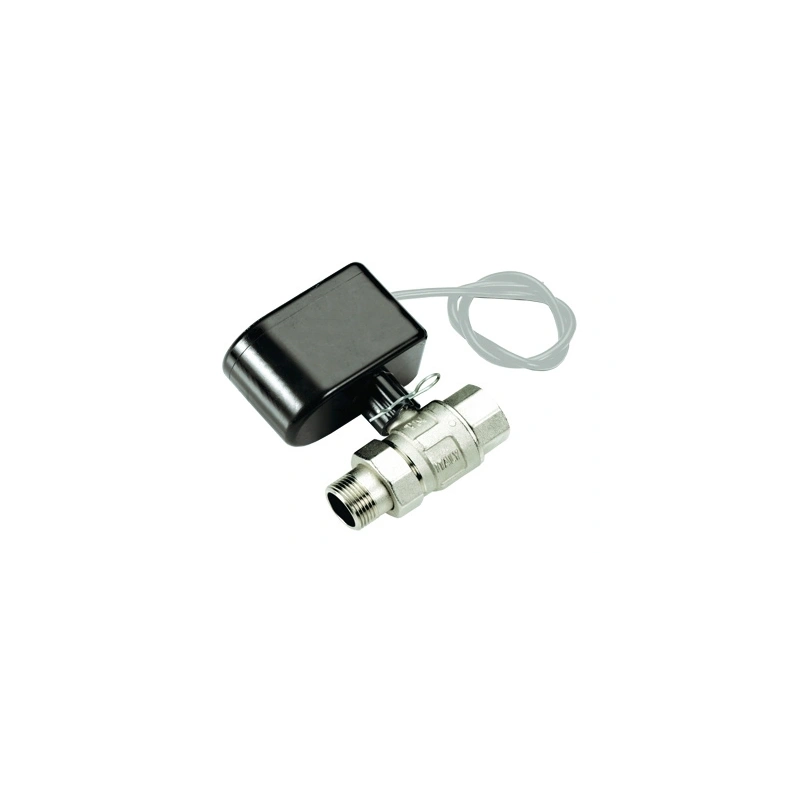

Valvola completa di servocomando con relè e mico ausilio per contatto pulito, alimentazione 230 Vac (volt corrente alternata) 50 Hertz, tempo di apertura/manovra 40 secondi
APPLICAZIONI:
Le valvole motorizzate possono essere utilizzate nei più svariati settori dell’impiantistica. Particolarmente indicate come valvole per la regolazione e contabilizzazione d’impianti di riscaldamento singoli o a zone, impianti con utilizzazione di energie alternative, impianti con fluidi caldi o freddi ed impianti di automazione in genere.
Il servocomando opera sulla valvola con una rotazione monodirezionale di 90° passando dalla posizione di apertura alla posizione di chiusura e viceversa.
E’ possibile azionare manualmente la valvola, dopo aver sfilato il servocomando, agendo sul perno di manovra con una chiave fissa da 8 mm. I piani fresati paralleli indicano, con il loro andamento, la posizione della sfera.
Questa valvola svolge la funzione di intercettazione del fluido termovettore e risulta essere una valvola di zona universale applicabile in qualunque soluzione impiantistica.
CARATTERISTICHE TECNICHE DELLA VALVOLA:
Corpo valvola in ottone EN 12165-CW617N nichelato
Sfera in ottone EN 12164-CW617N cromata
Stelo di manovra in ottone EN 12164-CW617N con O-ring

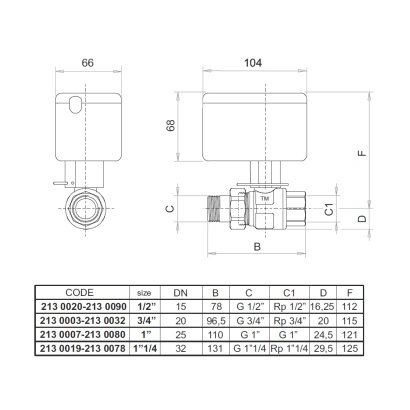

Passaggio totale DN20 (3/4”) - DN25 (1") - DN32 (1"1/4)
Temperatura del fluido termovettore da 0°C(*) a 100°C
Pressione di esercizio PN 16
Pressione differenziale massima 10 bar
CARATTERISTICHE TECNICHE DEL SERVOCOMANDO:
Potenza assorbita: 6VA (Volt ampere)
Contatto relè morsetti 2 -3: pulito (non in tensione) attivo a valvola aperta
Temperatura di esercizio: min -5°C max 55°C
Coppia max di rotazione: 8Nm (Newton metri)
Fusibile: 5x20 F350 mA
